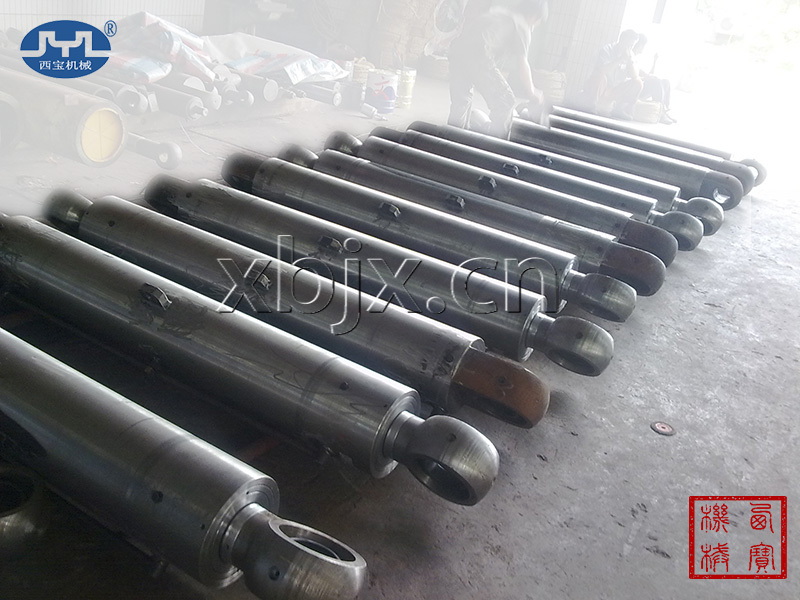

UG液壓缸(工程液壓缸)

『油缸主要材質』：球墨鑄鐵QT450-10,鑄鋼ZG230-450,鑄鋼ZG270-500

『油缸油封品牌』：派克油封,美國MPI,瑞典SKF,東空TNB,奧地利聚氨脂油封

『液壓油缸型號』：UG-C液壓缸,UG-G液壓缸,UG-Q液壓缸,UG-QN液壓缸,UG-H液壓缸

『液壓油缸類別』：工程機械配套液壓缸及常規機械設備配套液壓缸

『油缸安裝方式』：前端法蘭安裝,后端法蘭安裝,兩端耳環安裝

『油缸應用領域』：中高壓（16Mpa和21Mpa）工程機械及通用機械設備配套用液壓缸，主要有高溫、高速、伺服三種功能，也是中國高端液壓油缸出口的大國重器。

免費獲取報價

7*24小時免費咨詢熱線

0813-2517955

60秒級人工響應

30分鐘內給予技術答復

24小時免費提供方案

可生產中高壓全系列近150種規格UG油缸

鳴山機械可加工制造的UG液壓缸，主要有：UG-C無油潤滑襯套耳環式，UG-G關節軸承（GE-SE）耳環式液壓缸，UG-Q液壓缸，UG-QN液壓缸，UG-H液壓缸,UG-HN液壓缸,UG-J液壓缸,UG-JN液壓缸,UG-Z液壓缸,UG-ZN液壓缸,UG-D液壓缸,UGDD-Q液壓缸,UGD-QN液壓缸,UGD-Z液壓缸,UGD-ZN液壓缸,UGD-D液壓缸,UGD-DN液壓缸等系列型號的液壓缸。擁有整套全系列的設計圖紙和安裝圖紙。

提供的壓力

UG中高壓液壓缸額定壓力有16Mpa和21Mpa兩種。

突出優勢

?
活塞桿調質處理，質量可靠

活塞桿經過HB260-280調質處理，再粗精加工，拋光后鍍0.03-0.05mm硬鉻，其活塞桿表面可達到0.2的光潔度。
?
全套設計圖紙和安裝圖紙

擁有整套全系列的設計圖紙和安裝圖紙，產品質量有保證，易安裝和售后保養維護。
?
高級別油封--永不漏油

油缸密封件為奧地利進口的聚氨脂材料，國內精密車床車削加工的大型防塵圈，O形圈，格來圈，斯特封及V形組合封。
?
缸筒內壁高精度加工

缸筒內孔通過深孔鏜粗精加工，滾壓，內表面粗糙度可達0.4，且形成均勻的網格珩磨紋，形成硬化層內表面。

功能與應用

安裝方式與功能名稱

1、UG-C液壓缸--無潤滑油襯套耳環安裝方式；2、UG-G液壓缸--關節軸承（耳環）安裝方式；3、UG-Q液壓缸--前法蘭安裝方式； 4、UG-H液壓缸--后法蘭安裝方式；5、UG-J液壓缸--前鉸軸安裝方式；6、UG-Z液壓缸--中間鉸軸安裝方式；7、UG-D液壓缸--底腳安裝方式；8、UGD-Q液壓缸--法蘭式；9、UGD-Z液壓缸--中間鉸軸；10、UGD-D液壓缸--底腳式。

應用領域

中高壓工程設備及通用機械設備等配套用液壓油缸，活塞桿的連接方式有外螺紋連接和內螺紋連接兩種。

技術參數

缸徑	桿徑	Φ1		Φ2	Φ3	Φ7	L1	L2	L3	L4		L5	L6	L7	L8	L9	L10	L11	L12	L13	L14	L15	L18	R	B	B1	H	M2	桿帽耳環
		尺寸	軸承孔公差							無緩沖	緩沖Y																		CR\|	QR	CH	QH
40	20	20	0 -0.001	56	11	25	192	16	25	70	59	17	10	30	25	28.5	167	105	130	25	40	22.5	50	25		16	12	M18x1.5	M14x1.5	40-1
	22					28																							M18x1.5	-2
	28					35																							M22x1.5	-3
50	25	30		70		28	192	18	30		68	20		40		30.5	197	120	150	30	45	22.5	60	35		22			M22x1.5	50-1
	28					35																							M22x1.6	-2
	36					42																							M27x2	-3
63	32			83	13	35	232	20	35	73	78		15		30	36	202	140	175	35	50	30	65				15	M22x1.5	M24x1.5	63-1
	36					42																							M27X2	-2
	46					45																							M33x2	-3
80	40	40	0 -0.012	106	17	42	245		46		75	25	18	55	40	40	205	160	200	40	60	38	105	45		28			M30x2	80 -1
	46					48																							M33x2	-2
	56					60																							M42x2	-3
90	45			114		48				78								185	230	45	70		110						M33X2	90-1
	50					52																							M39x2	-2
	63					68																							M40x2	-3
100	50	50		127	21	52	275		50	89	85	30		70	45	42.5	230	205	255	50	80	40.5	130	80		35	20	M27x2	M42x2	100-1
	58					60																							M45x2	-2
	70					72																							M52x2	-3
110	56			140		60	285		55	90	90						240	230	280	55	90		135						M42x2	110-1
	83					68																							M38X2	-2
	60					80																							M60x2	-3
125	63			162	25	68	298		60	104	97				55	47.5	243	255	310	60	100	45.5	140						M46x2	12S-1
	70					72																							M52xZ	-2
	SO					90																							M68x2	-3
140	70	90	0 -0.015	166		72	328		65	114	105	35		80			273	280	340	65	115		155	70		44		M33x2	M52X2	145-1
	ao					80																							M60x2	-2
	100					100																							M76x3	-3
150	75			180		78	333		70	119	110				60	50		285	356	65	120	48	157						M58x2	150-1
	66					85																							M64x2	-2
	105					105																							M60x3	-3
160	60			194	31	80	343		75	124	115				65	524	278	310	375	70	130	50.5	160						M60x2	160-1
	80					90																							M68x2	-2
	110					110																							M85x3	-5
180	90	70		218		90	378	26	85	129	122	40	22	90	70	60	306	345	415	75	145	57	180	80		45		M42x2	M85x3	180-1
	100					100																							M85x3	200-1
	125					120																							M95x3	-3
200	100	80		245		100	398		95	141	127			100			326	385	465	80	165		200	90		55			M76x3	200-1
	110					110																							M85x3	-2
	140					125																							M100X9	-3
220	110	90	0 -0.020	272	37	110	435		105	146	143	50		110	87	65.5	349	436	525	90	185	65.5	225	100		60	25	M48x2	M65X3	220-1
	125					120																							M95x9	-2
	160					140																							M125x3	-3
250	125	100		288	45	120	446		115	165				120	92	71	354	485	595	100	206	68	246	110		70			M95x3	250-1
	140					125																							M100x3	-1
	180					I60																							M145x3	-3
